Comment fonctionne la machine à gravure CNC

Une machine de gravure est une machinerie contrôlée par CNC qui grave, grave, sculpture ou tamponne toute conception, modèle ou texte sur une gamme de matériaux avec une grande précision ., il fonctionne avec des outils ou des bits, comme des diamants, qui ont coupé des conceptions spécifiques qui ont été programmées dans le fichier CNC . Surfaces de métal, de plastique, de bois, de verre et bien d'autres . Ils ont une grande efficacité et précision qui prévaut non seulement dans les industries mais aussi dans les arts .

L'automatisation des machines-outils via l'utilisation des ordinateurs est appelée CNC- Contrôle numérique de l'ordinateur . Il permet les performances d'opérations telles que la coupe, la gravure, le forage ou le fraisage avec une très peu d'intervention humaine requise dans le processus . Le secteur manufacturier utilise cette technologie en raison de sa capacité à réaliser un degré élevé, ce degré élevé de l'accuralité et de la répétition. augmente la cohérence du processus de production tout en minimisant le gaspillage matériel et les erreurs humaines .

CNC engraving machines use highly developed motion control systems with precision tools to engrave designs, patterns, or text on different materials like metals, plastics, glass, and ceramics ceramics. Most of these machines use computer numerical control (CNC), which allows for the precise execution of movements as well as detailed outcomes by the machine following digitized blueprints. Core Les parties de toute machine de gravure comprennent une broche ou un laser, une plate-forme de contrôle de mouvement et un logiciel d'entrée de conception .

Le temps nécessaire à une machine à gravure pour terminer un travail peut varier considérablement en fonction de plusieurs facteurs, tels que la complexité de la conception, le matériau gravé, la puissance du laser et la taille de la conception . Voici un bref aperçu basé sur les informations disponibles:

1. Complexité de conception: Des conceptions simples peuvent être achevées en quelques secondes, tandis que les conceptions plus complexes nécessitent plusieurs minutes ou plus . Par exemple, un logo de texte simple sur un morceau d'aluminium de taille de 2x3 pouces à l'aide d'un laser de 50 à 100W ne peut prendre que quelques minutes, mais la gravure d'une image complexe sur un morceau de bois plus grand peut prendre beaucoup plus de temps .

2. type de matériau: Différents matériaux peuvent avoir des temps de gravure différents . Par exemple, il a été constaté que la gravure en acier inoxydable prenait environ 8 secondes, tandis que le marquage sombre sur l'aluminium prenait entre 6 . 3 à 9,6 secondes en fonction de la couleur de fond utilisée.

3. Power laser: Les graveurs laser haute puissance prendront moins de temps pour graver une conception donnée par rapport à celles de puissance inférieure . Un graveur laser de haute puissance, par exemple, prendra quelques minutes pour gravir une conception de petite taille sur une seule surface plane .

4. Taille de la conception: Des conceptions plus grandes prendront naturellement plus de temps à graver par rapport aux plus petites ., plus la surface est grande pour être gravée, plus elle prendra longtemps, surtout si la conception est également complexe .

5. Qualité de l'équipement: Les machines de gravure laser de meilleure qualité peuvent fonctionner plus rapidement et plus efficacement . Par exemple, une gravure laser mentionnée par la source pourrait prendre jusqu'à 5 minutes, mais cela pourrait varier largement basé sur l'équipement utilisé .

6. temps de configuration: Des travaux de gravure simples peuvent ne prendre que quelques minutes à configurer, tandis que les gravures complexes ou en plusieurs positions peuvent prendre 30 minutes ou plus pour programmer pleinement .

7. temps de gravure: Le temps de gravure laser réel dépend de plusieurs facteurs, notamment la complexité et la taille de la gravure, le matériau gravé et la puissance du laser .

Le coût des machines de gravure peut varier considérablement en fonction du type de machine, de sa puissance et de la taille du laser, entre autres facteurs . Voici un résumé des plages de coûts pour différents types de machines de gravure basées sur les dernières informations disponibles:

1. Diode laser graveurs:

Modèles d'entrée de gamme: Ceux-ci sont les mieux adaptés aux débutants, aux amateurs ou aux projets de gravure à petite échelle . Ils coûtent généralement entre 150 $ et $ 300.

Modèles de niveau intermédiaire: Idéal pour les amateurs ou les petites entreprises ayant besoin de meilleures performances et de polyvalence . Ces modèles coûtent généralement entre 300 $ et $ 600.

Modèles haut de gamme: Conçu pour les professionnels et les entreprises à la recherche de fonctionnalités avancées et d'une plus grande efficacité . Celles-ci peuvent coûter de 600 $ à plus de 1 $, 500.

2. Co₂ laser graveurs:

Graveurs laser co₂ entrée de gamme: Meilleur pour les amateurs, les amateurs de bricolage et les projets à petite échelle . Ces modèles vont généralement de 300 $ à 1 $, 000.

Graveurs laser Co₂ de niveau intermédiaire: Adapté aux petites entreprises ou aux professionnels nécessitant plus de puissance et de polyvalence . Celles-ci peuvent coûter entre 1 1, 000 et $ 5, 000.

Graveurs laser haut de gamme et industriels: Conçu pour les applications à grande échelle ou industrielles . Ces machines peuvent coûter entre 5 $, 000 et 30 $, 000+.

3. graveurs laser en fibre:

graveurs laser en fibre de niveau de nrie: Mieux adapté aux amateurs, aux petites entreprises et aux tâches de gravure légère . Ces modèles coûtent généralement entre 2 2, 000 et 5 $, 000.

Graveurs laser en fibre de niveau intermédiaire: Convient pour les petites et moyennes entreprises nécessitant des vitesses de marquage plus rapides et une plus grande flexibilité . Ces machines coûtent généralement entre 5 $, 000 et 15 $, 000.

Graveurs laser de fibre haut de gamme et industriels: Nécessaire pour la fabrication à grande échelle, les applications industrielles ou les besoins de gravure de haute précision . Celles-ci peuvent coûter à partir de 15 $, 000 à plus de 100 $, 000.

4. coûts de machine à gravure laser générale:

Une machine à gravure laser bas de gamme coûte généralement de 300 $ à 1 $, 500. La machine à gravure laser de milieu de gamme peut coûter à partir de 2 $, 000 à 10 $, 000., d'autre part, la machine à gravure laser haut de gamme peut coûter plus de 20 $, 000.

5. coûts supplémentaires:

Accessoires: Comme les accessoires rotatifs, les pompes d'assistance à l'air ou les enclos de sécurité .

Logiciel: Alors que de nombreuses machines prennent en charge les logiciels gratuits comme LaserGrBL, des options premium comme Lightburn peuvent encourir des coûts supplémentaires ^ 338 ^ .

Entretien: Des modules laser de remplacement ou des pièces de rechange peuvent être nécessaires dans le temps .

Voici les étapes générales pour connecter votre ordinateur à une machine de gravure:

Pour la connexion USB

1. Vérifiez l'interface: Assurez-vous que votre machine à gravure a une interface USB .

2. Connectez le câble: Utilisez un câble USB pour connecter la machine de gravure à votre ordinateur .

3. Installez les pilotes: Si vous êtes invité, installez les pilotes nécessaires . La plupart des systèmes d'exploitation modernes peuvent automatiquement reconnaître et installer des pilotes pour les connexions USB .

4. Logiciel de contrôle de lancement: Ouvrez le logiciel de contrôle compatible avec votre machine à gravure, comme Lightburn ou LaserGrbl .

5. Configurer les paramètres: Dans le logiciel, sélectionnez le port USB correct et configurez les paramètres en fonction des spécifications de votre machine .

6. Testez la connexion: Effectuez un test dans le logiciel pour s'assurer que la connexion réussit .

Pour la connexion Ethernet

1. Vérifiez l'interface: Confirmez que votre machine à gravure a un port Ethernet .

2. Connectez le câble: Utilisez un câble Ethernet pour connecter la machine à votre ordinateur .

3. Configurer les paramètres IP: Définissez l'adresse IP de la machine sur une IP statique (E . G ., 192.168.5.101) via le logiciel .

4. Logiciel de contrôle de lancement: Ouvrez le logiciel de contrôle et sélectionnez le périphérique connecté .

5. Testez la connexion: Exécutez un test pour vérifier la connexion .

Pour la connexion Wi-Fi

1. Vérifiez la compatibilité: Assurez-vous que votre machine de gravure prend en charge les connexions Wi-Fi .

2. Configuration du Wi-Fi: Suivez les instructions du fabricant pour connecter la machine à votre réseau Wi-Fi .

3. Logiciel de lancement: Ouvrez le logiciel de contrôle et sélectionnez l'option de connexion Wi-Fi .

4. Testez la connexion: Effectuez un test pour s'assurer que la connexion est établie .

Pour basculer entre les modes de coupe laser et de gravure sur une machine laser, suivez ces étapes:

1. avant de commencer

Éteindre la machine: Assurez-vous que votre machine laser est désactivée et débranchée .

Vérifiez le panneau de commande: Localisez le panneau de configuration de votre machine laser . Il s'agit généralement d'un petit panneau plat avec une série de boutons et d'affichages .

2. Modes de commutation

Localiser le commutateur de mode: Sur le panneau de configuration, recherchez un bouton ou un interrupteur étiqueté "Mode laser ." Ce sera généralement un commutateur à bascule qui vous permet de basculer entre les deux modes .

Sélectionnez le mode souhaité:

Si vous souhaitez passer en mode de coupe laser, assurez-vous que le commutateur est défini sur "Cut ."

Si vous souhaitez passer en mode de gravure au laser, assurez-vous que le commutateur est défini sur "grave" .

Alimenter la machine: Une fois que vous avez sélectionné le mode souhaité, branchez votre machine laser et allumez-la sur .

3. Paramètres supplémentaires

Ajuster la puissance et la vitesse:

Pour la coupe laser, vous devrez peut-être régler les paramètres de puissance et de vitesse pour vous assurer que le laser coupe le matériau proprement et précisément .

Pour la gravure au laser, vous devrez peut-être ajuster les paramètres de mise au point et de résolution pour vous assurer que la gravure est claire et précise .

Ajustement de mise au point:

Utilisez la commande de mise au point sur le panneau de commande pour ajuster la hauteur de la tête laser . Vous pouvez également ajuster manuellement la hauteur à l'aide des boutons de commande ou des boutons .

Pour certaines machines, vous devrez peut-être utiliser une pièce jointe de mise au point pour vous assurer que le laser est correctement concentré sur la surface du matériau .

4. exécutant un test

Effectuer un essai: Avant de démarrer votre projet, exécutez une petite coupe de test ou de la gravure pour vous assurer que la machine est correctement configurée et produire les résultats souhaités .

Vérifiez les résultats: Ajustez les paramètres si nécessaire en fonction des résultats du test pour optimiser la machine pour votre projet spécifique .

5. Sécurité et entretien

Allumez les systèmes de ventilation et de refroidissement: Avant de démarrer la machine, assurez-vous que le système de ventilation central, le refroidisseur et le ventilateur de souffleur sont activés .

Nettoyer la machine: Après utilisation, nettoyez le lit de coupe laser et retirez les débris ou les restes de matériau .

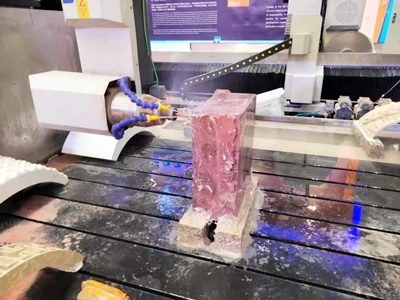

Pour graver la pierre avec une machine à gravure laser, suivez ces étapes et conseils détaillés pour obtenir les meilleurs résultats:

1. Choisissez la bonne pierre

Meilleurs types de pierres: L'ardoise, le marbre, la pierre à savon et le calcaire sont idéaux pour la gravure laser en raison de leur texture fine . Les pierres polies avec des surfaces plates fournissent les meilleurs résultats .

Préparation de la surface: Nettoyez soigneusement la pierre avec du savon et de l'eau pour éliminer la saleté, les huiles et les débris . Assurez-vous que la pierre est complètement sèche avant la gravure .

2. Sélectionnez la machine laser appropriée

Lasers co₂: Ce sont les plus courants et les plus efficaces pour la gravure en pierre . qu'ils fonctionnent à une longueur d'onde qui est facilement absorbée par les matériaux de pierre .

Lasers en fibre: Bien que moins courant pour la pierre, ils peuvent obtenir des gravures à contraste élevé sur certaines pierres de couleur foncée .

Lasers à diode: Ceux-ci sont portables et rentables mais peuvent nécessiter plusieurs passes pour atteindre la profondeur et le contraste souhaités .

3. Optimiser les paramètres laser

Puissance et vitesse: Commencez avec des paramètres de puissance inférieurs et plusieurs passes pour empêcher les chocs thermiques et la fissuration . pour un laser CO₂ 60W, utilisez 100% de puissance et 30% de vitesse comme point de départ . ajustez ces paramètres en fonction du type de pierre et de la profondeur souhaitée .

Profondeur et passes multiples: Pour des gravures plus profondes (2 mm - 3 mm), utilisez plusieurs passes et réduisez la vitesse . Nettoyez la zone gravée avec de l'air comprimé entre les passes pour supprimer la poussière .

Techniques de niveaux de gris: Utilisez la méthode de matrice de gris pour l'ombrage et la profondeur détaillés . Cela implique de faire varier la puissance et la vitesse du laser pour créer différentes nuances .

4. Position et concentrer la pierre

Stabiliser la pierre: Utilisez Blue Tack ou des gabarits personnalisés pour stabiliser les pierres arrondies ou de forme irrégulière sur une surface plane .

Ajustement de mise au point: Assurez-vous que la tête laser est correctement focalisée . pour les surfaces inégales, augmentez légèrement le point focal pour améliorer la clarté .

5. Processus de gravure

Tester les gravures: Effectuez des gravures de test sur une petite section de la pierre pour affiner les paramètres .

Commencer la gravure: Une fois les paramètres optimisés, démarrez le processus de gravure . Utilisez la fonction d'autofocus de la machine pour maintenir une profondeur de gravure uniforme .

6. soins post-gravure

Nettoyage: Après la gravure, nettoyez la pierre avec un chiffon humide pour éliminer la poussière résiduelle . pour un look poli, appliquez une deuxième couche de vernis pour améliorer le contraste et protéger la conception .

Mesures de protection: Stocker des pierres gravées dans un environnement sec et appliquer un scellant protecteur pour les pièces extérieures pour empêcher la décoloration ou les intempéries .

Pour graver à l'aide d'une machine CNC, suivez ces étapes complètes pour assurer la précision et obtenir des résultats de haute qualité:

1. Préparation de conception

Créer ou importer votre conception: Utilisez un logiciel CAD comme Inkscape (gratuit), Adobe Illustrator ou Fusion 360 pour créer ou importer votre conception .

Convertir au format de fichier approprié: Assurez-vous que votre conception est dans un format compatible avec votre machine CNC, telle que DXF, SVG ou G-Code .

2. Sélection et configuration des matériaux

Choisissez le bon matériau: Selon votre projet, sélectionnez des matériaux comme le bois, l'acrylique, l'aluminium ou le laiton .

Sécuriser le matériau: Grampez fermement le matériau sur le lit de la machine pour éviter le mouvement pendant la gravure .

3. sélection d'outils

Sélectionnez des bits de gravure appropriés: Les types communs incluent des bits V, des bits de nez à billes, des moulins à extrémité plats et des bits de traînée en diamant .

Assurer des bits tranchants: Les outils nets réduisent l'usure et maintiennent la précision .

4. Calibration de la machine

Définir le point zéro: Calibrez la machine CNC en définissant le point zéro (origine) pour les axes x, y et z .

Ajuster les paramètres: Définissez la vitesse d'alimentation, la vitesse de la broche et la profondeur de coupe en fonction des exigences du matériau et de la conception .

5. Exécution du processus de gravure

Exécuter une coupe d'essai: Avant de démarrer la gravure finale, exécutez une coupe de test sur un matériau de ferraille pour vérifier les paramètres .

Exécuter la gravure finale: Une fois les paramètres confirmés, démarrez le processus de gravure .

6. post-traitement

Nettoyer et terminer: Après la gravure, nettoyez le matériau et appliquez tous les traitements de finition nécessaires comme le scellement ou le vernishing .

Pour faire votre propre machine à graveur, que ce soit un graveur CNC ou un graveur laser, vous pouvez suivre ces étapes détaillées:

Machine à gravure CNC bricolage

Matériaux et composants nécessaires

Cadre: Utilisez des matériaux robustes comme des extrusions en aluminium ou des cartes MDF .

Moteurs pas à pas: Essentiel pour le contrôle précis du mouvement .

Spectre de gravure: L'outil qui fera la gravure réelle .

Guide des rails et des roulements: Pour un mouvement fluide et précis .

Carte de contrôleur CNC: Pour contrôler les moteurs pas à pas .

Alimentation électrique: Pour fournir de la puissance à la machine .

Tableaux conducteurs: Pour conduire les moteurs pas à pas .

Déterminer les commutateurs: Pour le hachage de la machine .

Logiciel: Logiciel CAD / CAM pour la conception et la conversion des conceptions en G-Code .

Étapes pour construire

1. Concevoir le cadre: Utilisez le logiciel CAD pour concevoir le cadre . Assurez-vous qu'il est robuste et peut prendre en charge le poids des composants .

2. Assemblez le cadre: Construisez le cadre à l'aide du matériau choisi . Assurez-vous qu'il est rigide pour gérer les vibrations .

3. Motor et rails de montage: Fixez les moteurs pas à pas et les rails de guidage au cadre . Assurez-vous qu'ils sont solidement fixés .

4. Installez la broche: Montez le butin de gravure sur la machine . Suivez les instructions du fabricant pour un bon alignement .

5. Wire l'électronique: Connectez les moteurs pas à pas, la carte de contrôleur, l'alimentation et les tableaux de pilotage . Assurez-vous une mise à la terre et une gestion des câbles appropriées .

6. Calibrez la machine: Ajustez les paramètres du moteur et assurez-vous que l'alignement de l'axe . effectuer des gravures de test sur différents matériaux pour affiner les paramètres .

7. Configuration du logiciel: Installez et configurez le logiciel de contrôle CNC . Téléchargez le firmware sur la carte du contrôleur et testez la machine .

Graveur laser bricolage

Matériaux et composants nécessaires

Diode laser ou module laser: Pour la gravure .

Arduino Uno: Le cerveau de la machine .

Bouclier CNC: Pour contrôler les moteurs pas à pas .

Moteurs pas à pas: Pour le mouvement de l'axe x et y .

Alimentation électrique: Un 12v SMPS ou une source d'alimentation similaire .

Tableaux conducteurs: Pour les moteurs pas à pas .

Déterminer les commutateurs: Pour le hachage de la machine .

Lunettes protecteurs: Lunettes de sécurité pour la protection laser .

Composants mécaniques: Ceintures, poulies, tiges, etc. .

Étapes pour construire

1. Concevoir le cadre: Utilisez un logiciel comme SolidWorks pour concevoir le cadre . Utilisez des matériaux comme MDF ou en aluminium pour la construction .

2. Assemblez le cadre: Construisez le cadre à l'aide des modèles conçus . Assurez-vous qu'il est robuste et peut prendre en charge le module laser .

3. Installez le module laser: Attachez le module laser au cadre . Assurez-vous qu'il est correctement aligné pour éviter les perturbations dans la précision de la gravure .

4. Montrez les moteurs pas à pas: Fixer les moteurs pas à pas au cadre . Ceux-ci contrôleront le mouvement le long des axes x et y .

5. Wire l'électronique: Connectez la diode laser, le bouclier CNC, les moteurs pas à pas et l'alimentation en fonction du schéma de câblage . Assurez-vous que toutes les connexions sont sécurisées .

6. Calibrez la machine: Ajustez les paramètres de mise au point, de puissance laser et de vitesse de gravure . effectuer des gravures de test sur du matériau de ferraille pour affiner la machine .

7. Configuration du logiciel: Installez le logiciel nécessaire sur votre ordinateur pour contrôler le graveur laser . Téléchargez le firmware sur Arduino Uno et calibrez la machine .
